在工业检测与医疗诊断领域，刚性内窥镜凭借其成像清晰、光路稳定、耐用性强等优势，成为狭窄空间视觉检查的核心工具。而决定其性能的关键部件之一，正是高精度光学玻璃制成的棒透镜。本文将聚焦中国工厂生产的规格为6.55x42mm的刚性内窥镜棒透镜，探讨其技术特点、制造工艺及应用价值。
一、棒透镜：刚性内窥镜的“光学脊梁”
刚性内窥镜通常由物镜、棒透镜转像系统、目镜或摄像接口组成。棒透镜（也称柱状透镜或 Hopkins 透镜）作为转像系统的核心，负责将物镜形成的图像多次中继传递至目镜，从而在长距离、小直径的镜体内实现高质量成像。与传统的透镜组相比，棒透镜能显著减少空气-玻璃界面，降低光能损失和杂散光，提升图像亮度和对比度。

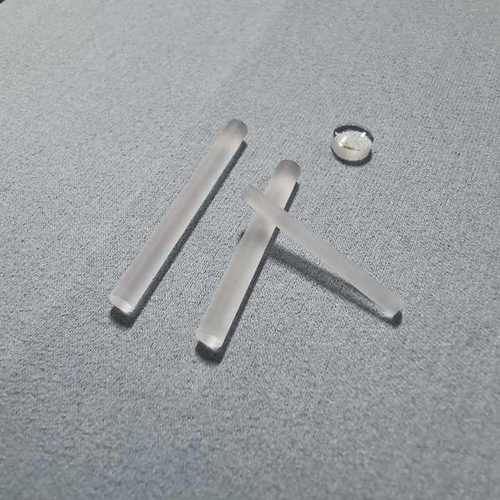

本次讨论的6.55x42mm规格，指透镜直径为6.55毫米，长度为42毫米，属于中等尺寸棒透镜，适用于直径8-10mm左右的刚性内窥镜，常见于工业管道检测、发动机内部检查以及医疗腹腔镜、关节镜等场景。
二、高精度光学玻璃：材料与制造的双重挑战
高精度光学玻璃棒透镜对材料与工艺要求极为严苛。中国工厂在这一领域取得突破，主要体现在以下方面：
- 材料选择：采用高折射率、低色散的硼硅酸盐或镧系玻璃，确保在可见光至近红外波段具有高透过率（>99%透过率/面）和优异的化学稳定性。玻璃内部气泡、条纹和应力需控制在极低水平，以避免成像畸变和光斑。
- 精密成型：先通过精密模压或切割研磨制备玻璃棒，再经多道研磨、抛光工序，将直径公差控制在±0.005mm以内，长度公差±0.01mm。端面需达到光学级抛光（表面粗糙度Ra<0.5nm），并保证端面与柱面的垂直度。
- 镀膜技术：为减少反射损失，棒透镜端面通常镀有宽带增透膜，部分产品还需镀制分光膜或滤光膜。中国工厂采用离子辅助沉积（IAD）等工艺，使膜层牢固度和光学性能达到国际标准。
- 棒透镜拼接：实际内窥镜中，多根棒透镜需通过光学胶或光胶工艺串联，形成长光路。拼接同轴度、胶层厚度均匀性直接影响最终成像质量。中国工厂通过高精度定心装校设备，确保拼接误差小于5角秒。
三、6.55x42mm棒透镜的典型性能参数
| 参数 | 典型值 |
|------|--------|
| 直径 | 6.55 mm ±0.005 mm |
| 长度 | 42 mm ±0.01 mm |
| 材料 | 高折射率光学玻璃（如H-LaK系列） |
| 透过率 | ≥99.5%（单面镀膜后） |
| 面型精度 | λ/4 @ 632.8nm |
| 表面质量 | 40-20 scratch-dig |
| 中心偏差 | <3 μm |
这些参数保证了棒透镜在传递图像时具有高分辨率、低畸变和优良的色彩还原能力。
四、中国工厂的制造优势
中国光学制造企业通过引进高端研磨抛光设备、自研定心磨边技术和严格的质量管理体系，使刚性内窥镜棒透镜的国产化率大幅提升。优势包括：
- 成本控制：相比欧美日同行，中国工厂在保证精度的提供更具竞争力的价格。
- 定制化能力：可根据客户需求调整直径、长度、数值孔径和镀膜要求，快速打样。
- 批量一致性：自动化生产线确保批量化产品性能稳定，适合内窥镜整机厂商的大规模采购。
- 交付周期：本土供应链完善，从材料到成品通常可在4-6周内交付。
五、应用场景
6.55x42mm刚性内窥镜棒透镜广泛应用于：
- 工业领域：航空发动机叶片检测、汽车缸体窥探、管道焊缝检查、精密机械装配确认。
- 医疗领域：腹腔镜、宫腔镜、关节镜、鼻窦镜等硬性内窥镜的转像系统。
- 科研与安防：狭小空间观察、爆炸物探测、文物内部结构检查。
六、
高精度光学玻璃棒透镜虽小，却是刚性内窥镜实现高清成像的关键。中国工厂在6.55x42mm规格上的成熟制造能力，不仅满足了国内市场需求，也逐步进入国际高端供应链。随着非球面棒透镜、梯度折射率透镜等新技术的发展，中国光学制造有望在更小直径、更长光路、更高分辨率方向持续突破，为全球内窥镜产业提供更优质的核心光学部件。
